[Java] JVM Thread Dump 분석하기

제이온 (Jayon) 2022. 2. 9.

java-study에서 스터디를 진행하고 있습니다.

JVM Thread Dump 분석하기

스레드 덤프가 필요한 이유

웹 서버에서는 많은 수의 동시 사용자를 처리하기 위해 수십 ~ 수백 개정도의 스레드를 사용한다. 두 개 이상의 스레드가 같은 자원을 이용할 때는 필연적으로 스레드 간에 경합이 발생하고, 경우에 따라서는 데드 락이 발생할 수도 있다.

스레드 경합때문에 다양한 문제가 발생할 수 있으며, 이런 문제를 분석하기 위해서는 스레드 덤프를 이용해야 한다. 이를 통해 각 스레드의 상태를 정확히 알 수 있다.

💡 경합이란?

경합은 어떤 스레드가 다른 스레드가 획득하고 있는 락(lock)이 해제되기를 기다리는 상태를 말한다. 웹 애플리케이션에서 여러 스레드가 공유 자원에 접근하는 일은 매우 빈번하다. 대표적으로 로그를 기록하는 것도 로그를 기록하려는 스레드가 락을 획득하고 공유 자원에 접근하는 것이다.

💡 데드락이란?

데드락은 스레드 경합의 특별한 경우인데, 두 개 이상의 스레드에서 작업을 완료하기 위해서 상대의 작업이 끝나야 하는 상황을 말한다.

Java 스레드 배경 지식

스레드 동기화

스레드는 다른 스레드와 동시에 실행할 수 있다. 여러 스레드가 공유 자원을 사용할 때 정합성을 보장하려면 스레드 동기화로 한 번에 하나의 스레드만 공유 자원에 접근할 수 있게 해야 한다.
Java에서는 Monitor를 이용해 스레드를 동기화한다. 모든 Java 객체는 하나의 Monitor를 가지고 있다. 그리고 Monitor는 하나의 스레드만 소유할 수 있다.
어떠한 스레드가 소유한 Monitor를 다른 스레드가 획득하려면 해당 Monitor를 소유하고 있는 스레드가 Monitor를 해제할 때까지 Wait Queue에서 대기하고 있어야 한다.

스레드 상태

스레드 덤프를 분석하려면 스레드의 상태를 알아야 한다. 스레드의 상태는 java.lang.Thread 클래스 내부에 State라는 이름을 가진 Enumerated Types(열거형)으로 선언되어 있다.

NEW
- 스레드가 생성되었지만 아직 실행되지 않은 상태
RUNNABLE
- 현재 CPU를 점유하고 작업을 수행 중인 상태. 운영체제의 자원 분배로 인해 WAITING 상태가 될 수도 있다.
BLOCKED
- Monitor를 획득하기 위해 다른 스레드가 락을 해제하기를 기다리는 상태
WAITING
- wait() 메서드, join() 메서드, park() 메서드 등를 이용해 대기하고 있는 상태
TIMED_WAITING
- sleep() 메서드, wait() 메서드, join() 메서드, park() 메서드 등을 이용해 대기하고 있는 상태.
- WAITING 상태와의 차이점은 메서드의 인수로 최대 대기 시간을 명시할 수 있어 외부적인 변화뿐만 아니라 시간에 의해서도 WAITING 상태가 해제될 수 있다는 것이다.

스레드 종류

Java 스레드는 데몬 스레드(Daemon Thread)와 비데몬 스레드(Non-daemon Thread)로 나눌 수 있다.

데몬 스레드는 다른 비데몬 스레드가 없다면 동작을 중지한다.
- 대표적인 예로, static void main(String[] args) 메서드가 실행되는 스레드는 비데몬 스레드로 생성되며, 이 스레드가 동작을 중지하면 다른 데몬 스레드도 같이 동작을 중지하게 된다.

스레드 덤프 획득

jstack 사용

JDK 1.6 이상을 사용하고 있다면 jstack을 이용해 스레드 덤프를 획득할 수 있다.

Java 애플리케이션 프로세스 PID 확인

jps -v

jstack으로 스레드 덤프를 획득하려면, 먼저 수행 중인 Java 애플리케이션 프로세스 PID를 확인해야 한다.

스레드 덤프 획득

jstack [PID]

jps 명령어로 획득한 PID를 인수로 넣어 jstack을 실행하면 스레드 덤프가 출력된다.

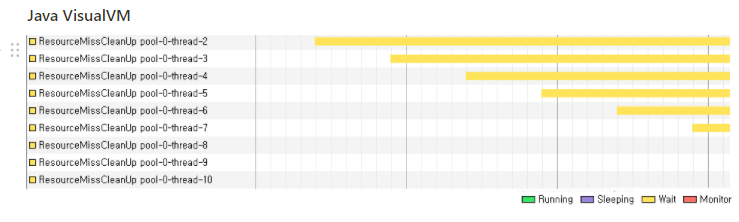

Java VisualVM 사용

Java VisualVM과 같은 GUI 프로그램으로도 스레드 덤프를 획득할 수 있다.

왼쪽 패널는 실행 중인 프로세스 목록이다. 원하는 프로세스를 선택하면 된다.
다음 오른쪽 패널에서 Threads 탭을 선택하면 스레드의 정보를 실시간으로 확인할 수 있다.
스레드 덤프를 파일로 저장하려면 Thread Dump 버튼을 클릭하면 된다.

3. kill 사용

Linux, Unix 계열에서는 kill 명령어를 사용하여 확인 가능하다.

kill -3 [PID]

자바 프로그램을 실행한 터미널에서 stdout으로 출력될 것이고, stdout이 리다이렉트 된 경우엔 해당 파일을 확인하면 된다.

스레드 덤프 정보

획득한 스레드 덤프에는 다음과 같은 정보가 들어 있다.

Thread Name
- 스레드 이름이며, 이름을 변경하여 사용하는 경우 스레드 덤프에도 반영된다. 일반적으로 스레드 덤프를 해석하기 쉽게 의미 있는 이름으로 설정한다.
ID
- JVM 내 의 각 스레드에 할당된 고유 ID이다. 1부터 시작한다.
Thread Priority
- Java 스레드의 우선순위이다.
OS Thread Priority
- 자바의 스레드는 운영체제(OS)의 스레드와 매핑이 되는데, 매핑된 운영체제 스레드의 우선순위이다.
Java-Level Thread ID
- JVM 내부(JNI 코드)에서 관리하는 Native Thread 구조체의 포인터 주소이다.
Native Thread ID
- 자바 스레드에 매핑된 OS 스레드의 ID이다.
- Windows에서는 OS Level의 스레드 ID이며, Linux에서는 LWP(Light Weight Process)의 ID를 의미한다.
Thread State
- 스레드의 상태이다.
Last Known Java Stack Pointer
- 스레드의 현재 Stack Pointer(SP)의 주소를 의미한다.
- 스택 포인터는 스택에서 다음 데이터 갈 들어갈 영역을 뜻한다.
Call Stack
- 현재 스레드가 수행되는 함수들의 호출 관계(콜 스택)를 표현한다.

스레드 덤프 유형 별 패턴

락을 획득하지 못하는 경우 (BLOCKED)

한 스레드가 락을 소유하고 있으면, 다른 스레드가 락을 획득하지 못하므로 애플리케이션의 전체적인 성능이 느려진다.

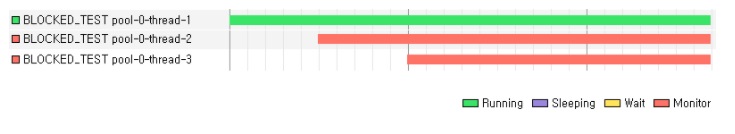

VisualVM

thread-2와 thread-3이 BLOCKED 상태에 빠진 것을 알 수 있다.

스레드 덤프

"BLOCKED_TEST pool-1-thread-1" prio=6 tid=0x0000000006904800 nid=0x28f4 runnable [0x000000000785f000]
    java.lang.Thread.State: RUNNABLE
            at java.io.FileOutputStream.writeBytes(Native Method)
            at java.io.FileOutputStream.write(FileOutputStream.java:282)
            at java.io.BufferedOutputStream.flushBuffer(BufferedOutputStream.java:65)
            at java.io.BufferedOutputStream.flush(BufferedOutputStream.java:123)
            - locked <0x0000000780a31778> (a java.io.BufferedOutputStream)
            at java.io.PrintStream.write(PrintStream.java:432)
            - locked <0x0000000780a04118> (a java.io.PrintStream)
            at sun.nio.cs.StreamEncoder.writeBytes(StreamEncoder.java:202)
            at sun.nio.cs.StreamEncoder.implFlushBuffer(StreamEncoder.java:272)
            at sun.nio.cs.StreamEncoder.flushBuffer(StreamEncoder.java:85)
            - locked <0x0000000780a040c0> (a java.io.OutputStreamWriter)
            at java.io.OutputStreamWriter.flushBuffer(OutputStreamWriter.java:168)
            at java.io.PrintStream.newLine(PrintStream.java:496)
            - locked <0x0000000780a04118> (a java.io.PrintStream)
            at java.io.PrintStream.println(PrintStream.java:687)
            - locked <0x0000000780a04118> (a java.io.PrintStream)
            at com.nbp.theplatform.threaddump.ThreadBlockedState.monitorLock(ThreadBlockedState.java:44)
            - locked <0x0000000780a000b0> (a com.nbp.theplatform.threaddump.ThreadBlockedState)
            at com.nbp.theplatform.threaddump.ThreadBlockedState$1.run(ThreadBlockedState.java:17)
            at java.util.concurrent.ThreadPoolExecutor$Worker.runTask(ThreadPoolExecutor.java:886)
            at java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:908)
            at java.lang.Thread.run(Thread.java:662)

    Locked ownable synchronizers:
            - <0x0000000780a31758> (a java.util.concurrent.locks.ReentrantLock$NonfairSync)



"BLOCKED_TEST pool-1-thread-2" prio=6 tid=0x0000000007673800 nid=0x260c waiting for monitor entry [0x0000000008abf000]
    java.lang.Thread.State: BLOCKED (on object monitor)
            at com.nbp.theplatform.threaddump.ThreadBlockedState.monitorLock(ThreadBlockedState.java:43)
            - waiting to lock <0x0000000780a000b0> (a com.nbp.theplatform.threaddump.ThreadBlockedState)
            at com.nbp.theplatform.threaddump.ThreadBlockedState$2.run(ThreadBlockedState.java:26)
            at java.util.concurrent.ThreadPoolExecutor$Worker.runTask(ThreadPoolExecutor.java:886)
            at java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:908)
            at java.lang.Thread.run(Thread.java:662)

    Locked ownable synchronizers:
            - <0x0000000780b0c6a0> (a java.util.concurrent.locks.ReentrantLock$NonfairSync)



"BLOCKED_TEST pool-1-thread-3" prio=6 tid=0x00000000074f5800 nid=0x1994 waiting for monitor entry [0x0000000008bbf000]
    java.lang.Thread.State: BLOCKED (on object monitor)
            at com.nbp.theplatform.threaddump.ThreadBlockedState.monitorLock(ThreadBlockedState.java:42)
            - waiting to lock <0x0000000780a000b0> (a com.nbp.theplatform.threaddump.ThreadBlockedState)
            at com.nbp.theplatform.threaddump.ThreadBlockedState$3.run(ThreadBlockedState.java:34)
            at java.util.concurrent.ThreadPoolExecutor$Worker.runTask(ThreadPoolExecutor.java:886)
            at java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:908)
            at java.lang.Thread.run(Thread.java:662)

    Locked ownable synchronizers:
            - <0x0000000780b0e1b8> (a java.util.concurrent.locks.ReentrantLock$NonfairSync)

덤프를 살펴 보니, 다음 형태로 스레드가 락을 가지고 있거나 기다리고 있다.

thread-1
- 0x0000000780a000b0 락을 소유한 상태
- 기다리는 락 없음.
thread - 2
- 소유하고 있는 락 없음.
- 0x0000000780a000b0 락(thread-1이 소유한 락)을 기다리는 중.
thread - 3
- 소유하고 있는 락 없음.
- 0x0000000780a000b0(thread-1이 소유한 락)을 기다리는 중.

데드락 상태인 경우

스레드 A가 작업을 계속하려면 스레드 B가 소유한 락을 획득해야 하고, 스레드 B가 작업을 계속하려면 스레드 A가 소유한 락을 획득해야 할 때 발생한다.

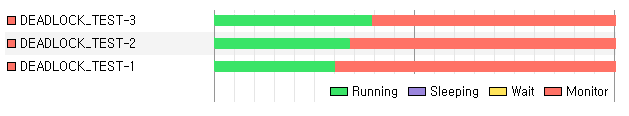

VisuamVM
