[반효경 운영체제] CPU Scheduling 1

operating-system-study에서 스터디를 진행하고 있습니다.

CPU burst와 I/O burst



CPU burst

CPU 버스트는 사용자 프로그램이 CPU를 직접 가지고 빠른 명령을 수행하는 단계이다. 이 단계에서 사용자 프로그램은 CPU 내에서 일어나는 명령 (ex. Add)이나 메모리(ex. Store, Load)에 접근하는 일반 명령을 사용할 수 있다.



I/O burst

I/O 버스트는 커널에 의해 입출력 작업을 진행하는 비교적 느린 단계이다. 이 단계에서는 모든 입출력 명령을 특권 명령으로 규정하여 사용자 프로그램이 직접 수행할 수 없도록 하고, 대신 운영체제를 통해 서비스를 대행하도록 한다.

이처럼 사용자 프로그램이 수행되는 과정은 CPU 작업과 I/O 작업의 반복으로 구성된다.



CPU bound process와 I/O bound process

각 프로그램마다 CPU 버스트와 I/O 버스트가 차지하는 비율이 균일하지 않다. 어떤 프로세스는 I/O 버스트가 빈번해 CPU 버스트가 매우 짧은 반면, 어떤 프로세스는 I/O를 거의 하지 않아 CPU 버스트가 매우 길게 나타난다. 이와 같은 기준에서 프로세스를 크게 I/O 바운드 프로세스와 CPU 바운드 프로세스로 나눌 수 있다.



I/O 바운드 프로세스

I/O 요청이 빈번해 CPU 버스트가 짧게 나타나는 프로세스를 말한다. 주로 사용자로부터 인터랙션을 계속 받아가며 프로그램을 수행하는 대화형 프로그램이 해당된다.



CPU 바운드 프로세스

I/O 작업을 거의 수행하지 않아 CPU 버스트가 길게 나타나는 프로세스를 말한다. 주로 프로세스 수행의 상당 시간을 입출력 작업 없이 CPU 작업에 소모하는 계산 위주의 프로그램이 해당된다.





프로그램이 수행되는 구조를 보면 I/O 바운드 프로세스는 짧은 CPU 버스트를 많이 가지고 있는 반면, CPU 바운드 프로세스는 소수의 긴 CPU 버스트로 구성된다는 것을 알 수 있다.



CPU 스케줄링

컴퓨터 시스템 내에서 수행되는 프로세스의 CPU 버스트를 분석해보면 대부분의 경우 짧은 CPU 버스트를 가지며, 극히 일부분만 긴 CPU 버스트를 갖는다. 이는 다시 말해서 CPU를 한 번에 오래 사용하기보다는 잠깐 사용하고 I/O 작업을 수행하는 프로세스가 많다는 것이다. 즉 대화형 작업을 많이 수행해야 하는데, 사용자에 대한 빠른 응답을 위해서는 해당 프로세스에게 우선적으로 CPU를 할당하는 것이 바람직하다. 만약 CPU 바운드 프로세스에게 먼저 CPU를 할당한다면 그 프로세스가 CPU를 다 사용할 때까지 수많은 I/O 바운드 프로세스는 기다려야할 것이다. 이러한 이유로 CPU 스케줄링이 필요해졌다.



CPU 스케줄러

CPU 스케줄러는 준비 상태에 있는 프로세스들 중 어떠한 프로세스에게 CPU를 할당할 지 결정하는운영체제의 코드이다.



CPU 스케줄러가 필요한 경우

• Running → Blocked (ex. I/O 요청하는 시스템 콜)
• Running → Running (ex. 할당 시간 만료로 인한 타이머 인터럽트)
• Blocked → Ready (ex. I/O 완료 후 인터럽트)
• Terminated



1, 4번째의 스케줄링은 강제로 빼앗지 않고 자진 반납하는 nonpreemptive 방식이고, 그 외의 스케줄링은 CPU를 강제로 빼앗는 preemptive 방식이다. 전자를 비선점형 스케줄링, 후자를 선점형 스케줄링이라고 부른다. 참고로 3번째 스케줄링은 Context Switch가 발생할 때만 해당한다.



디스패처 (Dispatcher)

CPU를 누구한테 누구한테 줄 지 결정했으면 해당 프로세스에게 넘겨야 하는데, 디스패처가 이 역할을 수행한다. 이 과정이 Context Switch에 해당한다.



스케줄링의 성능 평가 (Scheduling Criteria)

시스템 입장

• CPU utilization (이용률)
  • 전체 시간 중에서 CPU가 일을 한 시간의 비율
  • keep the CPU as busy as possible
• Throughput (처리량)
  • 주어진 시간동안 준비 큐에서 기다리고 있는 프로세스 중 몇 개를 끝마쳤는지 나타낸다.
  • 즉 CPU의 서비스를 원하는 프로세스 중 몇 개가 원하는 만큼의 CPU를 사용하고 이번 CPU 버스트를 끝내어 준비 큐를 떠났지 측정한 것이다.
  • 더 많은 프로세스들이 CPU 작업을 완료하기 위해서는 CPU 버스트가 짧은 프로세스에게 우선적으로 CPU를 할당하는 것이 유리하다.
  • number of processes that complete their execution per time until



프로세스 입장

• Turnaround time (소요 시간, 반환 시간)
  • 프로세스가 CPU를 요청한 시점부터 자신이 원하는 만큼 CPU를 다 쓰고 CPU 버스트가 끝날 때까지 걸린 시간을 뜻한다.
  • (준비 큐에서 기다린 시간) + (실제로 CPU를 사용한 시간)
  • amount of time to execute a particular process
• Waiting time (대기 시간)
  • CPU 버스트 기간 중 프로세스가 준비 큐에서 CPU를 얻기 위해 기다린 시간의 합을 뜻한다.
  • 시분할 시스템의 경우, 한 번의 CPU 버스트 중에도 준비 큐에서 기다린 시간이 여러 번 발생할 수 있다.
  • 이때 대기 시간은 CPU 버스트가 끝나기까지 준비 큐에서 기다린 시간의 합을 뜻하게 된다.
  • amount of time a process has been waiting in the ready queue
• Response time (응답 시간)
  • 프로세스가 준비 큐에 들어온 후 첫 번째 CPU를 획득하기까지 기다린 시간을 뜻한다.
  • 응답 시간은 대화형 시스템에 적합한 성능 척도로서, 사용자 입장에서 가장 중요한 성능 척도라고 할 수 있다.



생활 속에서의 비유를 통한 스케줄링의 성능 평가 이해

• 중국집에 주방장과 손님이 있다.
• 이용률, 처리률 → 중국집 입장에서의 척도
  • 이용률: 전체 시간 중 주방장이 일한 시간의 비율
  • 처리률: 주방장이 정해진 시간 동안 요리를 만들어 준 손님의 수
• 소요 시간, 대기 시간, 응답 시간 → 손님 입장에서의 척도
  • 소요 시간: 손님이 중국집에 들어와서 주문한 음식을 다 먹고 나가기까지 소요된 총 시간
  • 대기 시간: 음식을 먹은 시간을 제외한 순수하게 기다린 시간 (음식이 조금씩 여러 번 나왔더라도 중간 중간 기다린 시간을 다 합쳐야 함)
  • 응답 시간: 최초의 음식이 나오기까지 기다린 시간



스케줄링 알고리즘 (Scheduling Algorithms)

선입 선출 스케줄링 (FCFS, First-Come First-Served)

• 먼저 온 순서대로 처리하는 방식 (nonpreemptive) = (비선점)
• CPU를 오래 쓰는 프로세스가 먼저 와서 CPU를 할당 받으면, 나머지 프로세스들은 전부 기다려야하므로 효율적이지 않음

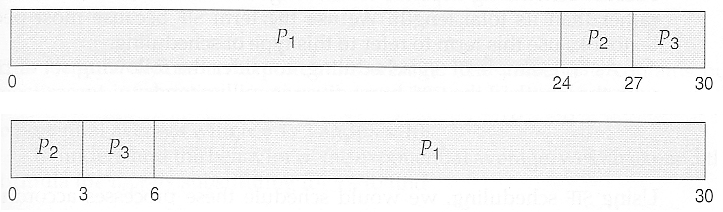

• 위 사진처럼 어떤 프로세스가 먼저 실행되느냐에 따라 전체 대기 시간에 상당한 영향을 미침
  • 1번
    • 대기 시간: P1 = 0, P2 = 24, P3 = 27
    • 평균 대기 시간: (0 + 24 + 27) / 3 = 17
  • 2번
    • 대기 시간: P1 = 6, P2 = 0, P3 = 3
    • 평균 대기 시간: (6 + 0 + 3) / 3 = 3
• 긴 프로세스 하나 때문에 짧은 프로세스 여러 개가 기다리는 현상을 Convoy effect 라 부름



최단 작업 우선 스케줄링 (SJF, Shortest-Job-First)

• SJF는 CPU 버스트가 가장 짧은 프로세스에게 제일 먼저 CPU를 할당하는 방식
• 평균 대기 시간을 가장 짧게 하는 최적 알고리즘
• 두 가지 방식
  • nonpreemptive (비선점형)
    • 일단 CPU를 잡으면 더 짧은 프로세스가 들어와도 CPU 버스트가 완료될 때까지 CPU를 선점당하지 않음.
  • preemptive (선점형)
    • SRTF (Shortest-Remaining-Time-First)
    • CPU를 잡았다 하더라도 더 짧은 프로세스가 들어오면 CPU를 뺴앗김.
• 문제점
  • Starvation (기아): 짧은 프로세스로 인해 긴 프로세스가 영원히 CPU를 잡지 못할 수 있음
  • CPU 버스트 시간을 미리 알 수 없음: 과거 CPU 사용 시간을 통해 추정만 가능



비선점형 방식 예시



선점형 방식 예시



우선 순위 스케줄링 (Priority Scheduling)

• 우선 순위가 제일 높은 프로세스에게 CPU를 할당
• 일반적으로 우선 순위 값 (priority number)가 작을 수록 높은 우선 순위를 갖는다.
• 두 가지 방식
  • nonpreemptive (비선점형)
    • 일단 CPU를 잡으면 더 높은 우선 순위를 가진 프로세스가 들어와도 CPU 버스트가 완료될 떄까지 CPU를 선점당하지 않음.
  • preemptive (선점형)
    • CPU를 잡았다 하더라도 더 높은 우선 순위를 가진 프로세스가 들어오면 CPU를 빼앗김
• SJF는 일종의 우선 순위 스케줄링이라고 볼 수 있음 (우선 순위 = 예상되는 다음 CPU 버스트 시간)
• 문제점
  • Starvation (기아): 우선 순위가 낮은 프로세스는 영원히 CPU를 잡지 못할 수 있음
• 해결 방안
  • Aging (노화): 아무리 우선 순위가 낮은 프로세스라 하더라도 시간이 오래 지나면 우선 순위를 높여주는 기법.



라운드 로빈 스케줄링 (RR, Round Robin)

• 각 프로세스는 동일한 크기의 할당 시간인 time quantum 을 가짐
• 할당 시간이 지나면 프로세스는 CPU를 빼앗기고 Ready Queue 맨 뒤에 가서 줄을 서게 됨
• 짧은 응답 시간을 보장함
  • 조금씩 CPU를 줬다 뺏었다를 반복하기 때문에 CPU를 최초로 얻기까지 걸리는 시간이 짧음
  • n개의 프로세스가 Ready Queue에 있고, 할당 시간이 q time unit인 경우 어떤 프로세스도 (n - 1) * q time unit 이상 기다리지 않음
  • CPU를 할당받기 위해 기다리는 시간이 CPU 버스트에 비례
• 성능
  • q가 커질 수록 FCFS에 가까워짐
  • q가 작을 수록 context switch 오버헤드가 증가함
• 일반적으로 SJF보다 평균 turnaround time (소요 시간)이 길지만, 응답 시간은 짧음
• 시간이 오래 걸리는 job과 짧게 걸리는 job이 섞여 있을 때는 효율적이지만, 모든 시간이 동일한 job만 있을 때는 비효율적이다.





위와 같이 라운드 로빈은 일정 할당 시간(20)을 공평하게 할당 받아서 CPU 사용이 가능하다.
